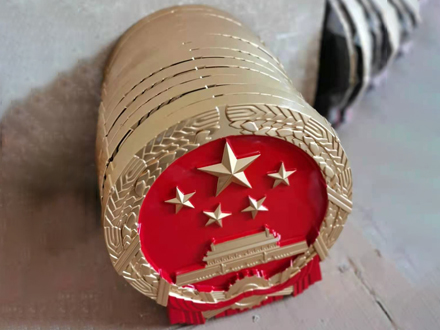

国徽制作中，‌模具制作与失蜡法铸造环节‌最考验技术，同时质量检测环节也对技术精度有极高要求，具体如下：

一、模具制作：精度与工艺的双重考验

模具是国徽成型的核心基础，其精度直接决定成品的细节还原度：

1. ‌传统手工雕刻模具‌：首枚国徽采用纯铜材质，工匠需手工雕刻模具，要精准复刻天安门飞檐、五星轮廓、齿轮齿距等细节，误差需控制在毫米级，完全依赖工匠的经验与技艺，产量低且对技艺传承要求极高。

2. ‌现代数控模具制作‌：如今虽引入CNC数控加工技术，但需严格按照国徽标准图案编程，对设备精度和操作人员的专业度要求严苛，任何参数偏差都会导致成品不符合规范。

二、失蜡法铸造：毫米级精度的工艺挑战

失蜡法是金属国徽铸造的核心工艺，流程复杂且对精度要求极高：

1. ‌原型雕刻‌：需用蜂蜡雕刻国徽原型，误差要求不超过0.1mm，像稻穗纹理、齿轮齿距这类细节，必须完全贴合标准图纸。

2. ‌铸型与浇铸‌：外层涂覆耐火泥浆制作铸型后，要加热熔化蜡模形成中空型腔，再将铜液在1100-1200℃的精准温度下浇筑，冷却后敲碎型壳得到毛坯，过程中温度、浇铸速度的把控直接影响成品质量。

3. ‌后续处理‌：还需通过喷砂、微焊接等工艺处理，喷砂纹理可作为防伪标识，不同批次的纹理方向和密度各异，微焊接则要实现多种材料部件的无缝结合，对操作技术要求极高。

三、质量检测：全流程精度的把控

国徽制作完成后，需通过多项高精度检测确保符合标准：

1. ‌三坐标测量‌：用三坐标测量机扫描国徽，对比设计图纸，要求平面度误差≤0.03mm、角度偏差≤0.5°，比如国徽正面平整度、五角星尖角角度都有严格数值标准。

2. ‌盐雾测试‌：将金属国徽放入35℃、5%氯化钠溶液的盐雾箱中测试1000小时，表面不能出现锈蚀，以此检验防腐性能。

3. ‌光谱分析‌：用X射线荧光光谱仪检测材料成分，如铜合金国徽铜含量需不少于65%，锌含量不超35%，珐琅釉料铅含量要小于0.1%，确保环保与材质合规。

如果您想了解某一环节的具体技术细节，或者不同历史时期工艺的差异，欢迎随时和我说。
